Obsah:

• S1 – Nenosná priečka
• S2 – Nosná priečka
• S3 – Obvodová stena s odvetranou fasádou
• S4 – Obvodová stena s fasádnou omietkou
• P1 – Strop s priznanými trámami
• P2 – Strop so skrytými trámami
• P3 – Strop pod nevykurovaným priestorom

S1 – Nenosná priečka

Zloženie vrstiev zľava doprava:

1. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)
2. OSB doska interiérová hrúbky 12 mm
3. vzduchová medzera hrúbky 20 mm
4. drevený hranol hrúbky 100 × 60 mm
5. izolácia ISOVER Unirol Plus hrúbky 80 mm
6. OSB doska interiérová hrúbky 12 mm
7. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)

Na prevzatie: (formát PDF, veľkosť 114,3 kB)

S2 – Nosná priečka

Zloženie vrstiev zľava doprava:

1. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)
2. OSB doska interiérová hrúbky 12 mm
3. vzduchová medzera hrúbky 20 mm
4. drevený hranol hrúbky 160 × 60 mm
5. izolácia ISOVER Unirol Plus hrúbky 140 mm
6. OSB doska interiérová hrúbky 12 mm
7. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)

Na prevzatie: (formát PDF, veľkosť 114,4 kB)

S3 – Obvodová stena s odvetranou fasádou

R = 8,02 m².K/W

Zloženie vrstiev zľava doprava:

1. drevený obklad exteriérový, rovný, hrúbky 24 × 195 mm s perodrážkou (šírka prekrytia 187 mm)
2. rošt pre vzduchovú medzeru hrúbky 30 × 50 mm
3. paropriepustná fólia
4. drevené roštové laty hrúbky 60 × 40 mm s izoláciou ISOVER Woodsil hrúbky 60 mm
5. zateplená rámová konštrukcia s izoláciou ISOVER Woodsil hrúbky 160 mm
6. OSB doska interiérová hrúbky 12 mm
7. drevené roštové laty hrúbky 60 × 40 mm s izoláciou ISOVER Woodsil hrúbky 60 mm
8. drevený obklad interiérový, rovný, hrúbky 19 × 145 mm s perodrážkou (šírka prekrytia 133 mm)

Na prevzatie: (formát PDF, veľkosť 237,3 kB)

S4 – Obvodová stena s fasádnou omietkou

R = 9,31 m².K/W

Zloženie vrstiev zľava doprava:

1. silikátová fasádna omietka hrúbky 1,5 mm
2. izolácia ISOVER TF Profi hrúbky 100 mm
3. EGGER DHF doska hrúbky 15 mm (difúzne otvorená a vlhku odolná drevovláknitá dos­ka)
4. zateplená rámová konštrukcia s izoláciou ISOVER Woodsil hrúbky 160 mm
5. OSB doska interiérová hrúbky 12 mm
6. drevené roštové laty hrúbky 50 × 40 mm s izoláciou ISOVER Woodsil hrúbky 50 mm
7. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)
8. povrchová úprava interiéru obvodovej steny (maľovka, obklad)

Na prevzatie: (formát PDF, veľkosť 247,9 kB)

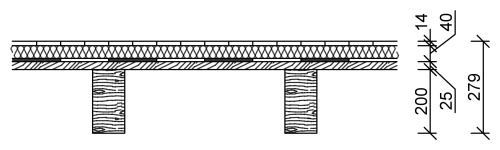

P1 – Strop s priznanými trámami

Zloženie vrstiev zhora nadol:

1. nášľapná vrstva drevenej podlahy hrúbky 14 mm
2. zvuková izolácia ISOVER T-P 4 hrúbky 40 mm
3. parozábrana
4. drevené dosky hrúbky 25 mm
5. drevené trámy 100 × 200 mm

Na prevzatie: (formát PDF, veľkosť 106,4 kB)

P2 – Strop so skrytými trámami

Zloženie vrstiev zhora nadol:

1. nášľapná vrstva drevenej podlahy hrúbky 14 mm
2. OSB doska interiérová hrúbky 22 mm
3. drevené trámy 100 × 200 mm
4. zvuková izolácia ISOVER T-P 4 hrúbky 40 mm
5. parozábrana
6. OSB doska interiérová hrúbky 12 mm
7. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)

Na prevzatie: (formát PDF, veľkosť 102,4 kB)

P3 – Strop pod nevykurovaným priestorom

Zloženie vrstiev zhora nadol:

1. drevené dosky hrúbky 25 mm
2. separačná fólia
3. tepelná izolácia ISOVER 200 mm / drevené fošne 200 × 50 mm
4. tepelná izolácia ISOVER 180 mm / klieština 180 × 100 mm
5. parozábrana
6. drevené dosky 20 × 100 mm
7. sadrokartón hrúbky 12,5 mm (podľa umiestnenia v interiéri protipožiarný, vodeodolný)

Na prevzatie: (formát PDF, veľkosť 139,6 kB)
